油浸式变压器【地埋箱式变电站】支持拿样

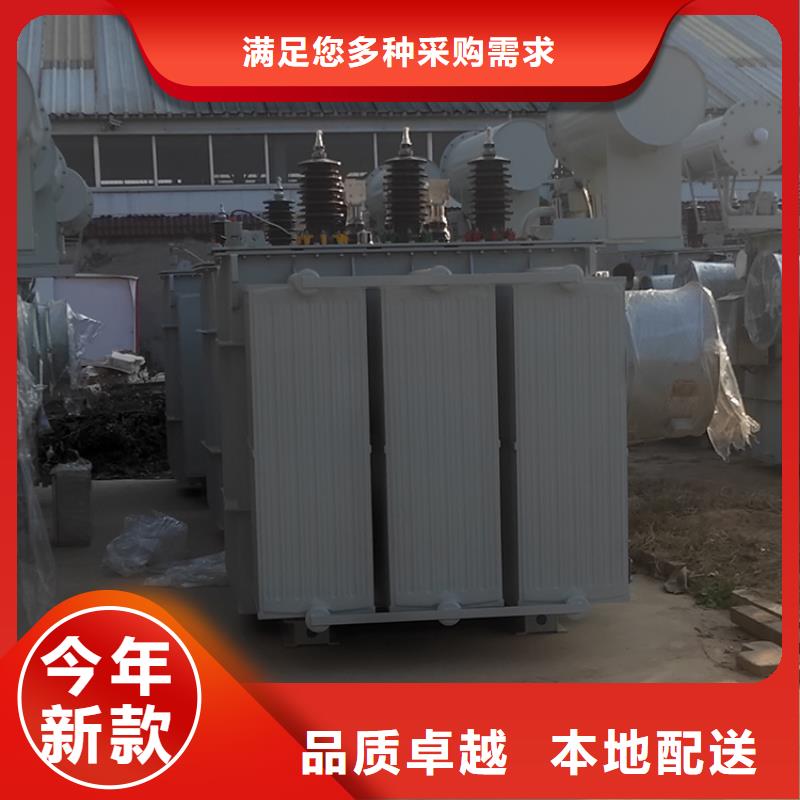

油浸变压器是一种结构更合理、性能更优良的新型高性能变压器，其立体卷铁芯由于其三个芯柱是等边三角形的立体排列，其磁路中无空气隙，卷绕更紧密，三个磁路长度一致，且都短，铁芯芯柱的横截面积更接近于圆形，因此性能进一步提高，损耗降低，噪声降低，三项平衡，减少三次谐波分量，该产品更适用于城乡、工矿企业电网改造，更适用于组合式变压器和预装式变电站用变压器。油浸式变压器，是以油作为变压器主要绝缘手段，并依靠油作冷却介质，如油浸自冷，油浸风冷，油浸水冷及强迫油循环等。变压器的主要部件有铁芯，绕组，油箱，油枕，呼吸器，防爆管（压力释放阀），散热器，绝缘套管，分接开关，气体继电器，温度计，净油器等。

油枕的作用是给油的热胀冷缩留有缓冲余地，保持油箱始终充满油；同时，由于有了油枕，减小了油与空气的接触面积，可减缓油的氧化。7．气体继电器气体继电器又称瓦斯继电器，是变压器内部故障的主保护装置，它装在油箱和油枕之间连接油管的中部。当变压器内部发生严重故障时，气体继电器接通断路器跳闸同路；当变压器内部发生不严重故障时，气体继电器接通故障信号回路。8．绝缘套管高、低绝缘套管位于变压器油箱顶盖上，油浸式变压器一般采用瓷质绝缘套管。绝缘套管的作用是使高、低压绕组引线与油箱保持良好的绝缘，并对引线予以固定。9．防爆管防爆管又称气道，安装在变压器的油箱上，其出口用玻璃防爆膜封住。当变压器内部发生严重故障且气体继电器失灵时，油箱内部的气体便冲破玻璃防爆膜从气道喷出，防止变压器爆炸。
